A0 CASA UNIFAMILIAR AMB PLANNER 5D​​

​

​

Individualment dissenyareu una planta d'una casa unifamiliar de mida estàndard situada en una urbanització.



Per fer-ho podeu utilitzar: https://planner5d.com o d'altre similar



*Utilitzareu el vostre usuari: @garbipereverges.cat



Podeu consulta la rúbrica d'avaluació de les A1·A2·A3

​

​

​

​

​

​

​

​

​

​

​

​

​



Podeu consultar la presentació de la darrera classe:​ UT1 1 INSTAL·LACIONS DE L’HABITATGE

​

​

​



​





RECOMANACIONS

​

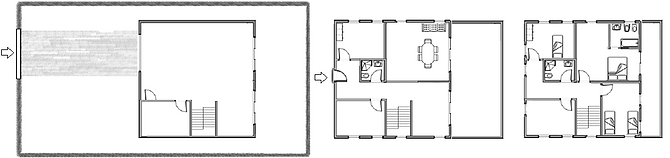

La vostra casa tindrà una planta quadrada de 10 m de costat contruible en tantes plantes

com components de l'equip (100 m2 construïts per planta + terrassa a la planta principal +

balcó a la superior ), una situada sota terra serà el parking (també pot incloure lavabo i un

espai taller o multifuncional).

Podeu consultar el manujal: https://youtu.be/LmnNIMLM5ko?si=PdwLMnzunebIGj6M



Una de les parets externes de la casa tindrà centrada la porta d’entrada



Totes les cases hauran d'incloure:

• Rebedor, cuina, sala menjador, dos dormitoris.

​

A totes les plantes : Escales. Podeu triar si les escales pugen i baixen tocant la paret o

orientades cap al centre de la casa, cada equip pot prendre la decisió que consideri adequada

al seu projecte.

​

Manual per inserir les escales a: https://youtu.be/NgAuN_h884Qsi=q7Li5QwK3uYI4Smk

​

A totes les plantes: Banys: Poden utilitzar-se columnes com punts de suport per empotrar

les canonades d’aigua i desguàs, Situarem un quart de bany comú a cada planta (al menys

per una

tassa i un lavabo, podeu afegir altres elements com plats de dutxa o banyeres.



Podeu afegir la resta d’envans o parets interiors per la resta dels espais demanats (cuina, saló, dormitoris, etc)

Afegiu les portes i finestres que considereu necessàries. No us oblideu d’afegir a cada planta

els elements extra (rampa de parking, terrassa i balcó). Tingueu en compte que cuines i

habitacions estiguin ventilades amb finestres exteriors.

​

Per les parets exteriors caldria tenir en compte una amplada de 30 cm, i els envans interiors

de 15 cm

​



​​

​

​

​



A1 DISSENY CASA UNIFAMILIAR

​



Com ho fareu?

​

Cada component de l'equip ha de dissenyar una planta per separat, però heu de tenir en compte la posició d'alguns espais donat que alguns elements i instal·lacions verticals són comuns, per exemple: les escales o les canonades del desguàs d'aigua que obliguen a tenir alguns dels lavabos en la mateixa posició, i haureu d'acordar quina serà la posició.

​

Podeu decorar l'interior al vostre gust (hi ha limitació d'objectes gratuïts a l'app, no s'ha de comprar res).

​

Una vegada enllestit el vostre disseny fareu un informe individual en Powerpoint en 3 (o 4) diapositives:



1a diapo: Portada amb l'enllaç d'OneDrive (de la vostra carpeta compartida) i els noms dels components de l'equip.



2a d: Captura de pantalla Vista conjunta que inclou: les 3 (o 4) plantes (P.Ex: del Marc, la Maria i l'Anna) i les 3 perspectives de les 3 (o 4) plantes.



3a d: Captura de pantalla Vista individual(P.Ex: de la Maria) que inclou: els 4 alçats, 2 vistes en perspectiva de la teva planta i 1 vista aèrea en planta.

​

PLANTILLA I LLIURAMENT

​

Un cop enllestit Planner5D, descarregueu I modifiqueu aquesta plantilla i posteriorment



>> LLIURAMENT PDF a https://garbivirtual.cat/mod/assign/view.php?id=267353

​



Exemple de Powerpoint Vista conjunta+individual

​

​

​

​

​

​



​

​

​

​

​

​



​





*A la Vista individual, la porta principal va a baix de la pantalla, seguint la normativa dièdric: a dalt al centre la façana principal, i als costats esquerra i dret les façanes laterals, a la dreta del tot la façana posterior a sota la planta.

<Vistes individuals de la casa exemple



​​​

​​​​

​



A2.1 IMPRESSIÓ HABITATGE



Què haureu de fer?

​

Utilitzant els materials i eines proporcionades pel professor has de construir un grup de maquetes en paper d'un apartament. Pasos PREVIS a seguir:

1 Descarregar aquesta imatge/plantilla buida i inserir-la en una mida DIN-A3 (maquetant la mida amb PowerPoint, Word o similar) ocupant el màxim d'espai possible però sense deformar-la.

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​









​

​​​​

​



2. Configurar el powerpoint en DINA3 apaisat: 42 x 29,7 cm i insereix la imatge ampliant-la i deixant un petit marge

​

​

​

​

​

​

​

​

​

​

​

​



​

​



























​

​

​

​





​​​

​

​







3. Capturar una vista de planta de la teva part de la casa i enganxar-la al centre de la plantilla ocupant l'espai quadrat.  Opcionalment pots moure les finestres (o buscar imatges de finestres del teu gust) i col·locar-les als llocs correctes.



​​​​



>> LLIURAMENT del PDF a https://garbivirtual.cat/mod/assign/view.php?id=239621



​

​

​

A2.2 MAQUETA HABITATGE



​

Metodologia i eines per la construcció de maquetes.

​

Utilitzareu un métode relativament simple amb paper o cartró com a material de construcció. Els papers utilitzats porten dibuixats els plànols del planta i els alçats de les parets interiors i exteriors en posicions estratègiques, de forma que una vegada tallats i enganxats queden convenientment orientats

​

Bàsicament es tracta de fer una capsa de paper amb la plantilla impresa. A la imatge es pot veure com s’enganxa una de les 4 cantonades d’una sala o habitació. No s’han dibuixat les parts de parets innecessàries.



Per fer la maqueta els passos són:

​

1. Es dobleguen les parets. És molt important fer un plec perfecte, ben aplanat amb el dit o amb un regle.

2. La solapa s’introdueix entre mig de les parets grogues.

3. Per que es quedin enganxades prèviament hem posat pegament de barra al davant i darrere de la solapa (o millor a la part del darrere de les parets grogues).

4. Pressionar amb els dits per que quedi ben enganxat i ben recte. El procés s’ha de fer simultàniament amb les dues cantonades de sota i després les dos de dalt.



​​

>> LLIURAMENT Foto maqueta a https://garbivirtual.cat/mod/assign/view.php?id=239622.



​​

​

​

​

​

​​

​

​

​

​

​

​

​​

​

​

​

​

​

​

​

​

​

​​

​



​



A3 ANUNCI PUBLICITARI



Què haureu de fer?



INDIVIDUALMENT fareu un catàleg de promoció de la vostra casa que hauria d'incloure:



• Ubicació (Planol Google maps...)

• Transports

• Planols 2D/3D que reforcin les informacions

• Les característiques i l'equipament de cada espai

• Superficie dels espais (m2)

• Orientació

• Altres aspectes que facilitin la venda.



Podeu fer-ho amb Powerpoint o en un vídeo com espot publicitari.

​

Com ho haureu de fer?



Consulteu AQUESTA CARPETA amb 3 mostres del curs passat. Tindreu en compte la orientació de la vivenda en els vostres arguments



































​

​

​

​

​

​

​

​









​​



​

​

​​​​

​



>> LLIURAMENT del PDF del resultat a la tasca A3 del GV.

​

​

​

​

​

A4 PINTURA I ÀREES

​





Volem pintar tots els  interiors de la vivenda. Individualment haureu de resoldre el següent problema:

​

Volem saber quants pots de pintura de 4l blanca i blava caldrà comprar.

​

Condicionants:



• Una de les habitació serà blava i la resta d'espais blanca.​

• L'alçada de les vostres parets és de 300cm

• Letiqueta del pot de pintura de 4l permet pintar 44m2.

• Utilitzareu l''oferta de pintura de 4 l de la marca Luxens



​



Envieu un PDF que inclogui la vostra planta amb les mides de les habitacions i els calculs realitzats, argumentant el resultat.

​

​

​

​

​

​​

​

​

​

​

​​

​

​

​



>> LLIURAMENT del PDF a la tasca A4 del GV

​

A5 CLIL QUESTIONNAIRE PLAN & SCALE





Ves al final de UT1 del GV i fes el Qüestionari CLIL A4 CLIL PLAN & SCALE

​

​

​

​



















​
